Применение в отрасли HVAC для теплообменника из сварной пластины
Введение:
Соленый теплообменник - это тип теплопередающего устройства, которое использует технологию сварки для соединения металлических плит.из нержавеющей стали и расположены в гофрированном узоре.
Теплообменники с сплавленными плитами состоят из нескольких плит, сложенных вместе и постоянно скрепленных с помощью процесса сплава.расплавляется и течет в волновые каналыЭтот метод сварки обеспечивает отличную теплопроводность и структурную целостность.
Гофрированная конструкция плит повышает теплопередачу, создавая турбулентность в потоке жидкости.Компактные размеры и легкая конструкция теплообменников с сплавленными пластинами позволяют экономить пространство.
Характеристики продукта:
Компактный размер: теплообменники с сплавленной пластиной имеют компактную и легкую конструкцию, что позволяет эффективно использовать пространство.
Высокая эффективность передачи тепла: сварные пластины обеспечивают большую площадь поверхности для передачи тепла, что приводит к высокой тепловой эффективности и улучшенной производительности.
Отличная тепловая производительность: процесс сварки обеспечивает прочную связь между пластинами, что обеспечивает минимальное тепловое сопротивление и эффективную передачу тепла.
Широкий рабочий диапазон: теплообменники с сплавленной пластиной могут обрабатывать широкий диапазон температур и давлений, что делает их универсальными для различных применений.
Быстрый и быстро реагирующий: благодаря компактной конструкции и эффективному расположению пластины, теплообменники с сплавленной пластиной обеспечивают быстрый теплообмен и быструю реакцию на изменение условий.
Прочный и надежный: сварная конструкция обеспечивает отличную устойчивость к коррозии и механическому напряжению, обеспечивая долгосрочную долговечность и надежную работу.
Легкое обслуживание: компактная конструкция и доступность теплообменников с сплавленной плитой позволяют легко их очищать и обслуживать.
Экономично: сварные теплообменники предлагают экономически эффективное решение для применения теплопередачи, с их высокой эффективностью, компактными размерами и длительным сроком службы.
Подводя итог, сварные теплообменники известны своим компактным размером, высокой эффективностью передачи тепла, превосходными тепловыми характеристиками, широким диапазоном работы, долговечностью и экономичностью.
| Тип |
Б ((мм |
C(mm |
D ((mm) |
E ((mm) |
Толщина
(мм)
|
Масса ((kg) |
Максимальный поток (м3/ч) |
Конструкторское давление (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
Три четверти.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
Три четверти.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
Три четверти.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
Три четверти.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
Три четверти.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
Три четверти.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
Три четверти.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
Три четверти.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
Три четверти.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
Три четверти.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Три четверти.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Три четверти.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
Три четверти.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
Три четверти.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
Три четверти.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Три четверти.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Три четверти.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
Три четверти.5 |

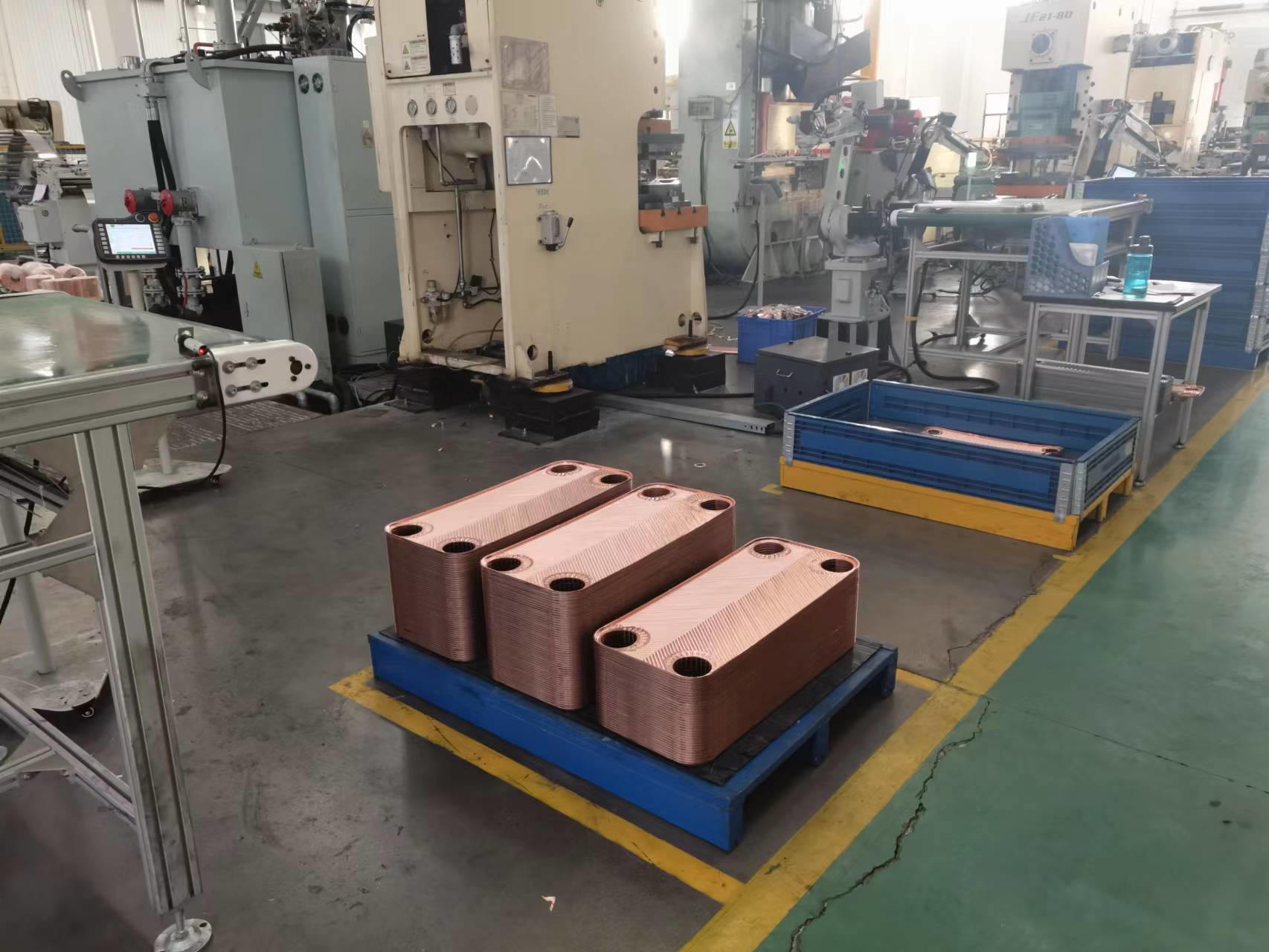

Семинар:
