Эффективное охлаждение и нагрев с помощью медной пластины теплообменник для химической обработки
Описание продукта:

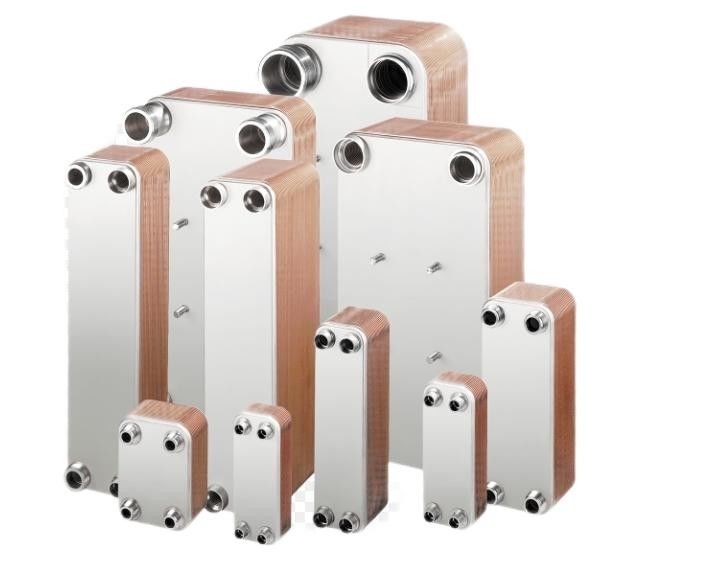

Медный теплообменник - это вид теплообменника для нагревательных плит, который широко используется в промышленных холодильниках.Он изготовлен из меди с высокой температурной стойкостью и может использоваться при проектной температуре от -196°C до 225°CБлагодаря своему усовершенствованному дизайну, он может использоваться при конструкционном давлении до 4,5 МПа. Кроме того, он может быть настроен по размеру и доступен в SAE Flanged, Flanged, Male Thread, Female Thread,Типы соединителей для пайкиКлиенты могут наслаждаться годовой гарантией на этот медный теплообменник.
Особенности:
- Наименование продукта: Медный теплообменник
- Максимальное давление: 4,5 МПа
- Конструкционная температура: -196°C→ 225°C
- Конструкторское давление: максимум 4,5 МПа
- Максимальная температура: 225°C
- Поток: 8→300 м3/ч
- Специальность: теплонасосный теплообменник, холодильный теплообменник
Технические параметры:
| Параметры |
Подробная информация |
| Тип |
Пластинчатый теплообменник |
| Размер |
Настраиваемый |
| Код СН |
8419500090 |
| Структурное давление |
Максимальная мощность 4,5 МПа |
| Гарантия |
Один год |
| Максимальная температура |
225°С |
| Степень потока |
8→300 м3/ч |
| Материал |
Медь |
| Тип соединения |
SAE Фланцевая, фланцевая, мужская нить, женская нить, сварка |
| Конструкционная температура |
-196°C→ 225°C |
| Тип |
Б ((мм |
C(mm |
D ((mm) |
E ((mm) |
Толщина
(мм)
|
Масса ((kg) |
Максимальный поток (м3/ч) |
Конструкторское давление (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
Три четверти.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
Три четверти.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
Три четверти.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
Три четверти.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
Три четверти.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
Три четверти.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
Три четверти.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
Три четверти.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
Три четверти.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
Три четверти.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Три четверти.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Три четверти.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
Три четверти.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
Три четверти.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
Три четверти.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Три четверти.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Три четверти.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2,3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |

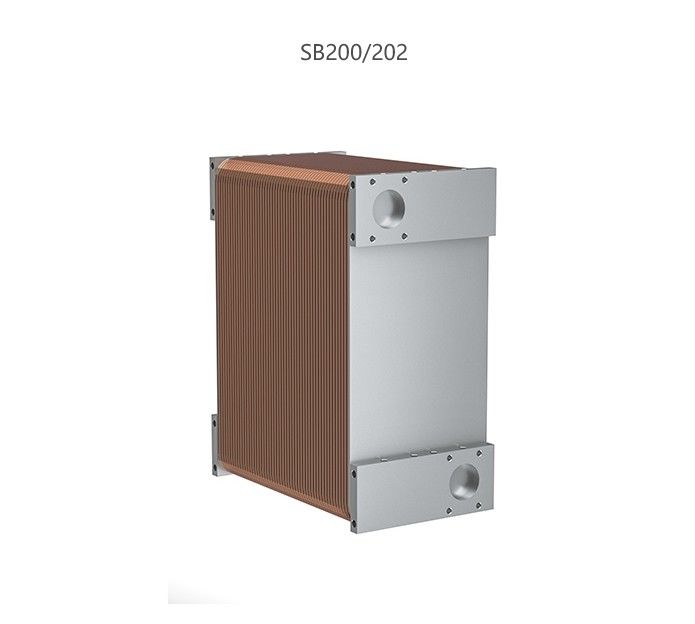

| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
Три четверти.5 |
Применение:
Теплообменник из медных сварных плит Tenkai - идеальный выбор для нагрева, охлаждения, конденсации и испарения в различных промышленных и коммерческих приложениях.Наш обменник изготовлен из высококачественной меди и предназначен для выдержки температур от -196°C до 225°C и давления до 4.5Mpa. Сертифицирован ISO и поставляется с конкурентоспособной ценой, минимальным количеством заказа 1 деревянной упаковки и возможностью поставки 8000 штук / месяц.Его деревянная упаковка гарантирует безопасную доставку в течение пяти рабочих дней.Мы принимаем оплату через T/T, L/C, D/P.
Настройка:
Услуги по настройке теплообменника на медные пластины от Tenkai
Бренд: Тенкай
Место происхождения: Китай
Сертификация: ISO9001
Минимальное количество заказа: 1 деревянный пакет
Цена: конкурентоспособная
Детали упаковки: Деревянная упаковка
Срок доставки: в течение пяти рабочих дней
Условия оплаты: T/T, L/C, D/P
Возможность поставок: 4200 штук/месяц
Поток: 8→300 м3/ч
Код ГС: 8419500090
Материал: медь
Максимальная температура: 225°C
Максимальное давление: 4,5 МПа
Мы предлагаем услуги по настройке теплообменника для теплонасосного теплообменника, холодильного теплообменника, теплообменника для водообменника.
Поддержка и услуги:
Техническая поддержка и услуги по теплообменникам из меди
Мы предоставляем высококачественную техническую поддержку и услуги для нашего медного теплообменника.
- Специалисты и консультанты помогут вам сделать лучший выбор для вашего заявления.
- Помощь в установке и обслуживании.
- Консультации и обучение на месте.
- Полная гарантия и программа обслуживания клиентов.
- Доступ к запасным частям и компонентам.
- Постоянная техническая поддержка и помощь.
Если у вас есть какие-либо вопросы или вам нужна помощь с Вашим Медным теплообменником,Пожалуйста, не стесняйтесь связаться с нами..
Упаковка и перевозка:
Упаковка и транспортировка теплообменника из медных пластин
Медный теплообменник будет надежно упакован в картонную коробку с пузырьком и пеной, чтобы гарантировать, что продукт не будет поврежден во время транспортировки.Коробка будет маркирована с названием продукта и деталями доставки, прежде чем быть запечатанной упаковочной лентой.
Медный теплообменник будет отправлен через надежную курьерскую службу.
