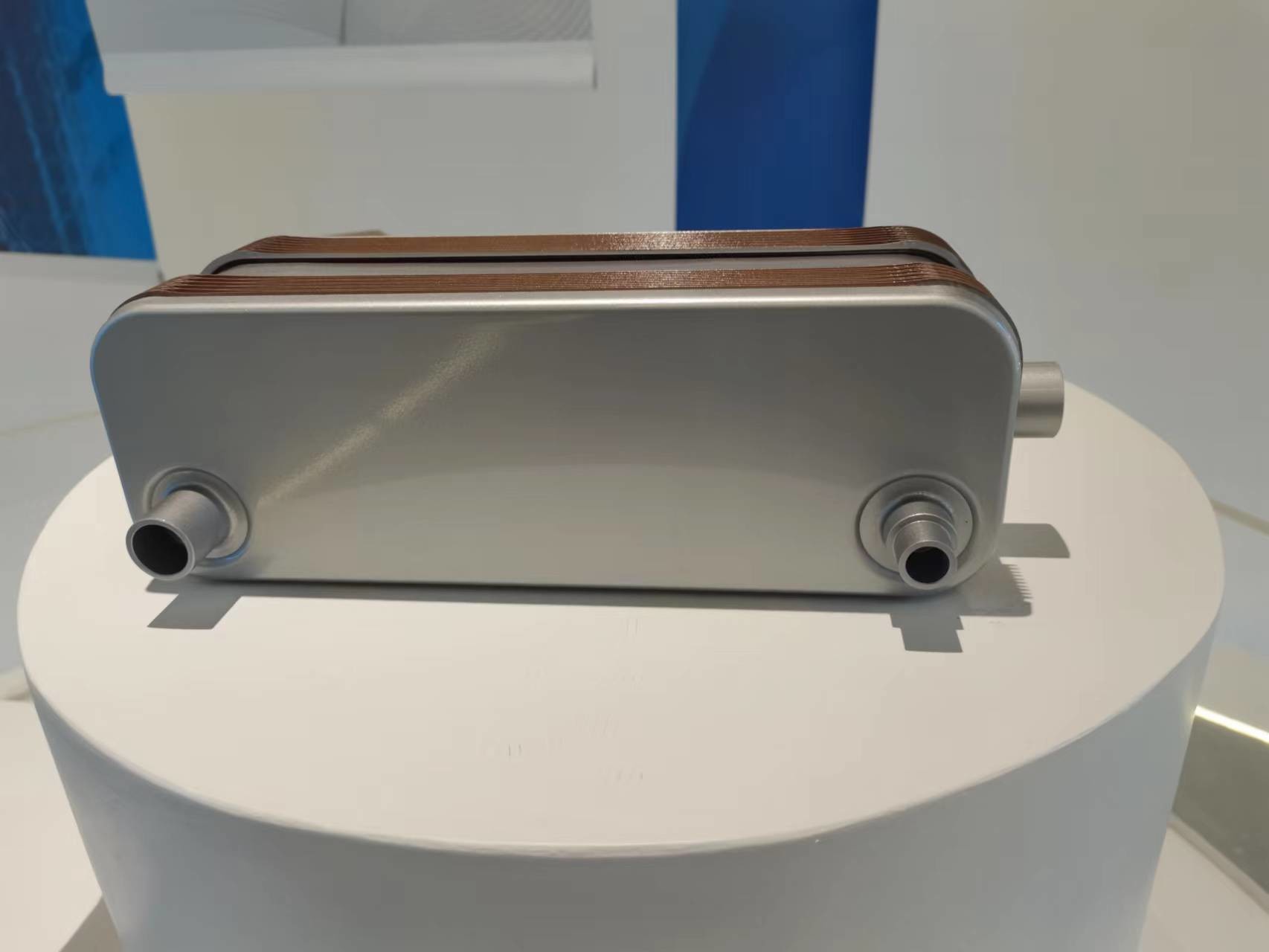

Теплообменник из сварной пластины для сушилки с охлажденным воздухом
| Тип |
B ((mm) |
C(мм) |
D ((mm) |
E ((mm) |
Толщина ((мм) |
Масса ((kg) |
Максимальный поток (м3/ч) |
Конструкторское давление ((Mpa) |
|
AL14
|
77
|
42
|
206
|
172
|
44+2.3N+6 |
1.06+1.4+0.06N |
8
|
Газовая сторона/фторуновая сторона
|
1.6/3.0
|
| 50+2,3N+6 |
1.19+1,4+0,06N |
| 80+2,3N+6 |
10,85+1,4+0,06N |
|
AL26
|
111
|
50
|
310
|
250
|
50+2,32N+8 |
1.93+2.6+0.12N |
18
|
Газовая сторона/флурин
сторона
|
1.6/3.0
|
| 75+2,32N+8 |
2.77+2.6+0.12N |
| 100+2,32N+8 |
3.64+2.6+0.12N |
|
AL95
|
189
|
92
|
616
|
519
|
85+2,7N+12 |
6.4+15.6+0.44N |
42
|
Газовая сторона/фторуновая сторона
|
16/3.0
|
| 06+2,7N+12 |
7.8+15.6+0.44N |
| 212+2,7N+12 |
17.9+15.6+0.44N |
| 276+2,7N+12 |
22.2+15.6+0.44N |
Введение продукта:
ТРИ В ОДНОГО ГРЕМОБРАЗОВАННОГО ПЛАТИЧЕСКОГО ЭКСХЕЗАТОРА, мы можем назвать его воздушно-сушильным пластинчатым теплообменником, сокращённое название с холодильным сушильщиком включающим испаритель, газоводосепаратор и предохладитель.
Преохладитель:
Теплообменник для холодного воздуха и высокотемпературного воздуха, экономить энергию рассеивания для компрессора.
Обогреватель:
Вода замерзла из-за сжатого воздуха.
Газоводосепаратор:
Разделяйте газ и воду, сухой воздух.
Характеристика продукта:
Три в одном, высокая эффективность теплопередачи, небольшой объем, экономия места, полное удаление воды, устранение проблем с засорением.
Сушильщик с охлажденным воздухом является типом сушилки сжатого воздуха, используемой для удаления влаги и конденсата из систем сжатого воздуха.Он обычно используется в промышленных и коммерческих приложениях, где для различных процессов и оборудования требуется сухой и чистый сжатый воздух..
Основные характеристики и принципы работы сушилки с охлажденным воздухом:
Удаление влаги: Основная функция сушилки с охлажденным воздухом - удаление влаги из сжатого воздуха. Сжатый воздух содержит водяной пар, который может конденсироваться и вызывать такие проблемы, как коррозия,повреждение пневматического оборудования, и ухудшение качества продукции в некоторых применениях.
Процесс охлаждения: Сушилка с охлажденным воздухом использует систему охлаждения для охлаждения сжатого воздуха.где он охлаждается с помощью хладагента, как правило, хладагентный газ, такой как R134a или R410a.
Конденсация: По мере охлаждения сжатого воздуха водяной пар, присутствующий в воздухе, конденсируется в жидкую воду.Затем конденсированные капли воды отделяются от воздушного потока с помощью сепаратора влаги или демистера.
Дренаж: Выделенная жидкая вода выводится из системы с помощью отводного клапана или конденсатного ловушки, что обеспечивает эффективное выведение влаги из сжатого воздуха,предотвращение его доступа к оборудованию ниже по производству.
Восстановление тепла: Некоторые сушилки с охлажденным воздухом оснащены системами восстановления тепла.например, предварительное нагревание поступающего сжатого воздуха или обеспечение горячей водой для других применений, повышение общей энергоэффективности.
Контроль точки росы: Сушилки с охлажденным воздухом предназначены для достижения определенной точки росы, которая является температурой, при которой влага начинает конденсироваться.Точка росы обычно устанавливается на таком уровне, который гарантирует, что сжатый воздух остается достаточно сухим для предполагаемого применения.
Фильтрация воздуха: Многие сушилки с охлажденным воздухом имеют встроенные фильтры для удаления загрязняющих веществ, таких как масло, частицы и другие примеси из сжатого воздуха.Это помогает обеспечить чистый и сухой выпуск сжатого воздуха.
Система управления: Сушилки с охлажденным воздухом оснащены системами управления, контролирующими и регулирующими процессы охлаждения и сушки.и алгоритмы управления для поддержания оптимальной производительности и энергоэффективности.
